CAD图块什么时候会弹出增强属性编辑器？怎么创建属性块？

　　在CAD中双击一些图块会弹出增强属性编辑器，这类图块被称为属性块，图块如果有属性，直接双击就会弹出增强属性编辑器，所以你要了解的是如何定义属性。

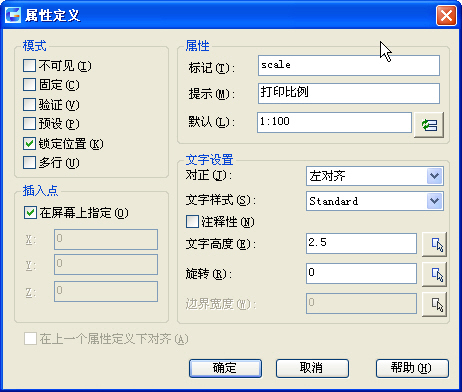

　　如果使用经典界面，在做图块前，在菜单选择：绘图》块》定义属性，或者用命令attdef（输入att就可以），先定义好属性，设置合适的标记，例如宽度、设计人，然后给一个默认值，如下图所示。

　　设置好文字高度后，放到想定义成图块的合适位置，例如定义图框的时候，这些属性文字就需要放置到格里。

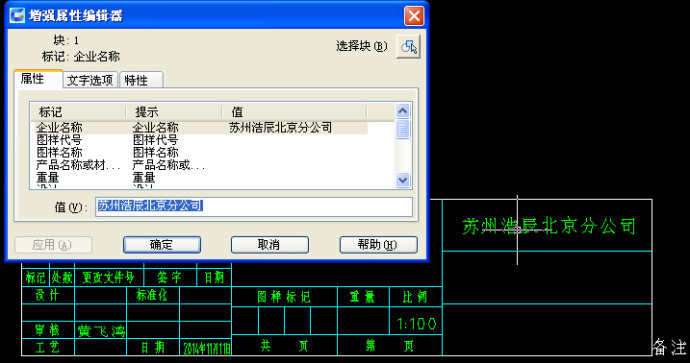

　　定义好所有属性值后，将图形和属性值一起选中，然后输入B，定义为块，这样就可以定义一个带属性的块。插入此类图块时会提示输出相应的属性，双击此类图块就会直接弹出增强属性编辑器，可以来编辑属性值。如下图所示。

　　属性块通常应用到图形固定，但文字内容需要变化的图块，例如轴号、图框、带型号标注的设备图块等等。
