CAD对图形的夹点可以进行哪些操作?

　　当你选中一个图形时，图形上回显示可能蓝色的方框，这就是图形的夹点。利用这些夹点，你可以直接修改图形的形状，调整图形的位置。但有很多人并不太了解夹点操作的技巧，这里不妨跟大家说一下。

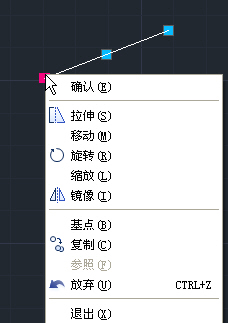

　　选中一个夹点后，夹点会变红（当然夹点的颜色是可以在选项里设置的），此时可以看到命令行会有提示，默认操作是拉伸点，还有其他可选择的操作，可以以夹点为基准进行复制、移动、旋转、缩放、镜像，可以点鼠标右键，在右键菜单中选择编辑方式，也可以按空格键在这些操作间进行切换，如下图所示。

　　利用夹点进行旋转操作时与普通旋转还不一样，不仅可以默认使用选中的夹点作为旋转的基点，而且可以旋转的同时进行复制，操作提示如下图所示。

　　** 拉伸 **

　　指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:_ROTATE

　　** 旋转 **

　　指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:c

　　** 旋转 (多重) **

　　指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:

　　** 旋转 (多重) **

　　另外如果在选夹点前按住SHIFT键，可以一次性选择多个夹点，这样对于有些编辑操作也是很方便的，例如：你画了一个矩形，现在想将宽度增大50，选中矩形后按住SHIFT键，单击矩形一侧的两个夹点，然后需要变化的方向拖动，可以打开正交或利用极轴，只要确定方向，输入50，就可以完成这样的操作了。
