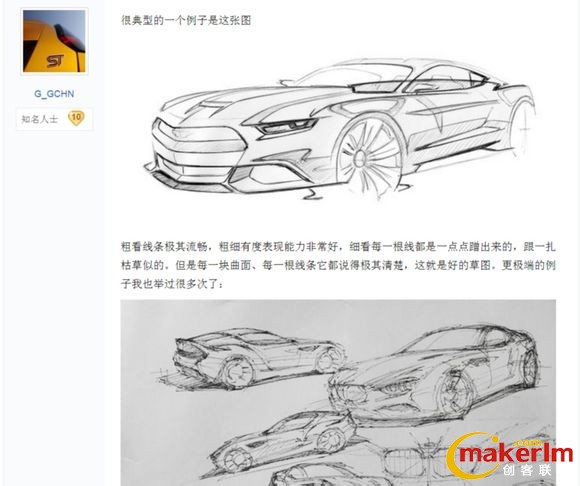

进入正题，工业设计手绘表现技法的训练，无外乎是线条、透视、结构比例、版面布局，以及贯穿始终玄乎其玄的“造型能力”。其重要程度依次是：透视 ≥ 结构比例 > 线条质量，打个比方，线条不好，就像写字不好看，但没写错，别人能看懂；而透视和比例错了，就像写了错别字，是闹笑话，把字写得再好看也是本末倒置。所以首先要搞清这个关系：我们应该不懈追求更高质量的线条，但这应该是在透视和结构比例没有错误并且你想表达的东西能够表达清楚的基础上。参见我亲手拍的Carl Liu讲座ppt以及从G大那里盗来的图（话说G大干吗去了好久没见了）
而初学者的学习过程大多是从线条开始的，毕竟线条（包括直线、曲线、椭圆、正圆等）是手绘最基本的组成元素，产品设计手绘的线条，可能多多少少有别于所有其他种类的手绘，线条要做到快速，流畅，有气势，虚实分明，干净利落。

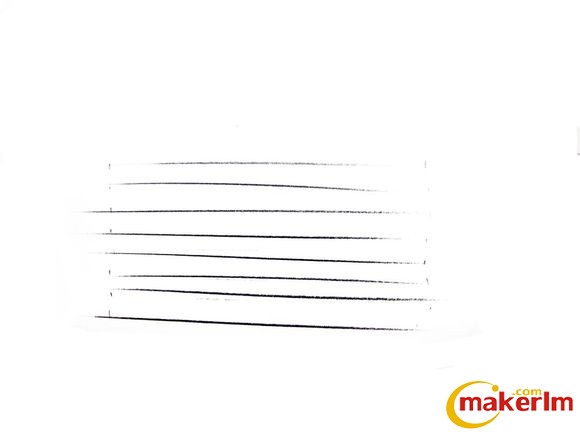

线条的练习方法，也可以分成直线，椭圆，正圆这几个部分，随机曲线的话，我觉得还是在产品手绘中练习更有效果，单独练没太大作用，不就是乱甩么。 我比较倾向于多练短直线，大概10厘米多一点的吧，这种线会直接用到产品手绘中。先定出两点然后画出一条穿过这两点的【两头轻中间重】的线，初期不直没关系，轻重轻效果不好也没关系，这个坚持练就会有长进，但一定要追求快速、准确、流畅，这样在画产品时整体线条感才会有气势，你画出来的才是工业设计草图而不是黑板报。 进阶直线练习方法，单股线练得有些效果了，可以开始练习重复画线，在原来线条上再画一次，还要那种速度和力道而不是去描，争取做到最大限度重合。

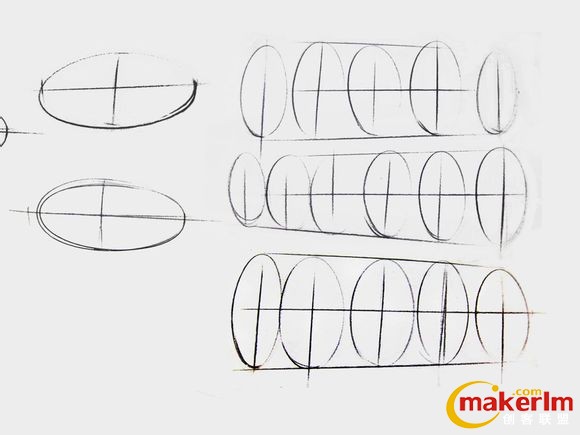

椭圆，先画长短轴，然后定位出四点，拿笔绕着这四个点悬空找位置，找准以后落笔，初期可能画得很惨，这是一个过程，坚持练就是了。 正圆，用得相对不多，我也没怎么练，多练一下也是可以的。

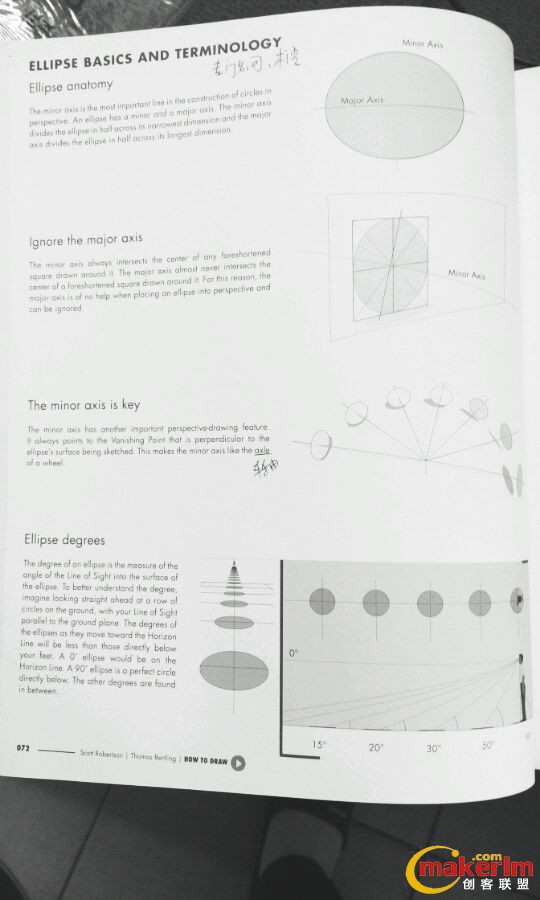

擦，图都被我抠烂了 顺便说说《借笔建模》那本书，文字讲解内容的话，看前三章就可以了（后面几章，里面的图可以画一下，但那套借笔建模的理论，可能是我没有参透rhino的原因吧，总感觉有点扯），前三章关于线条和透视讲得还算系统，不过那本书里对椭圆绘制方法的讲解是错的，按那种练法你不会明白圆和椭圆的透视原理，自己独立造型时就很有可能画错了。正确的画法参见《Sketching》84、85页，那里椭圆透视讲得堪称经典。后面我也会专门讲椭圆透视。 对于《Sketching》这本书呢，我们很容易上去就看那些眼花缭乱的图片，其实那本书里并不起眼的文字讲解才是让这本书成为经典的原因，那并不是一本临摹图册！ 椭圆基础
|
