关于透视。。。。透视有什么好讲的呢。。。。
基本理论《Sketching》和《借笔建模》上透视讲得都不错，透视本身是一门非常复杂的学问，当然了，我们完全没有必要搞一本《透视学》去刨根问底，只需要知道这两本书上的其实内容就够了。 然后就是无休止地练了，在练习中去发现自己的问题。 基本的透视练习，最开始可以画一画立方体，我反而感觉画太多透视原理图没什么意思，实际上根本用不到那么夸张的透视。然后就是一些基本形态相加减，别忘了把你练习的线条用上。更重要的是在实际产品手绘中去掌握透视。

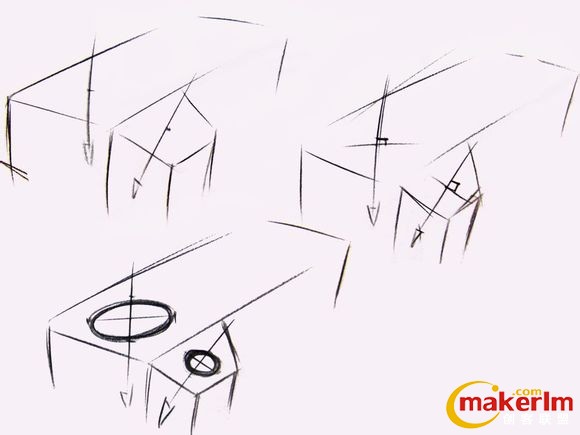

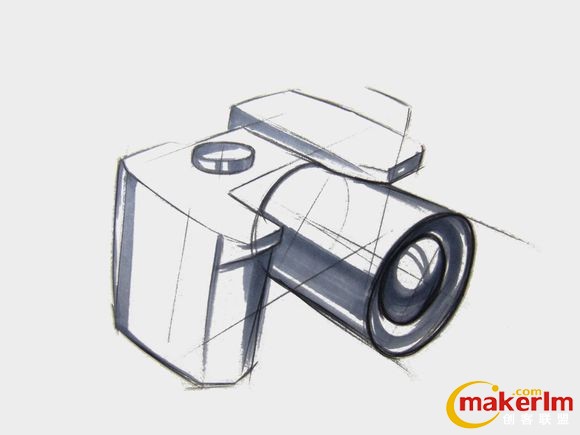

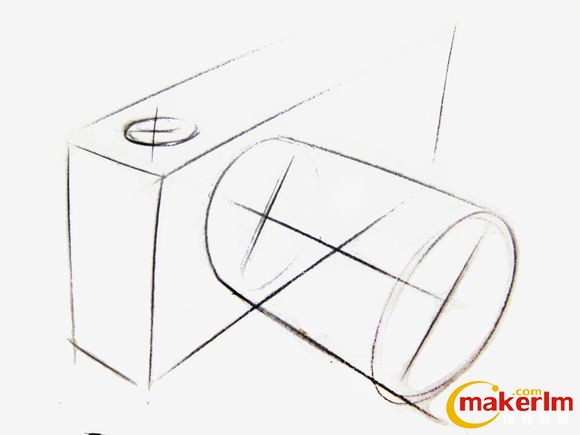

也可以用【手绘线条】去画画结构素描，画出内部结构也是练透视的好方法 去年上暑假班时很经典的一张图，好多人都把顶部后方的透视画错了

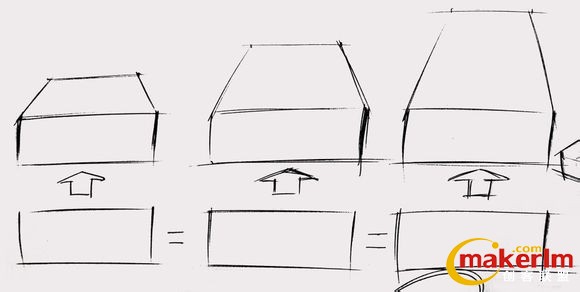

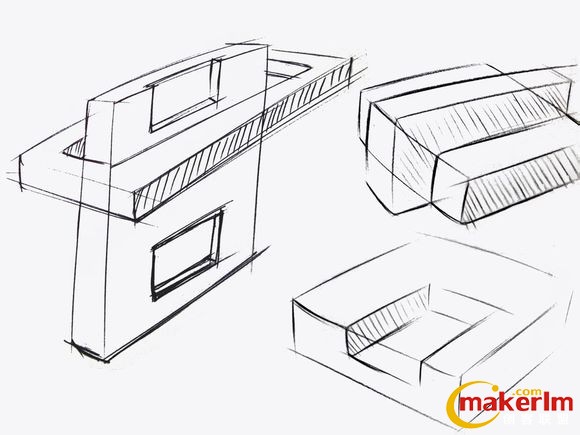

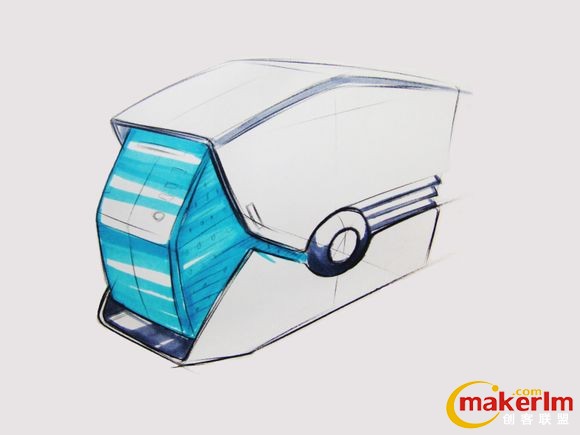

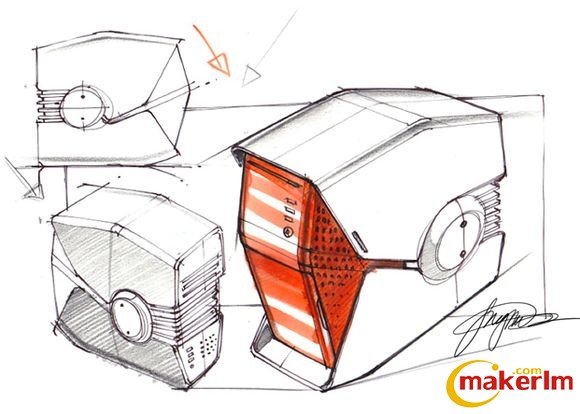

来感受一下一点透视对体量感的影响
椭圆是怎么来的？ 一个正圆，只有当你看它的【视线】与正圆所在的【平面】垂直时，它在你眼中呈现出的才是正圆。视线偏差（实体产品），【成像】就是椭圆，只不过是你的视觉神经和大脑帮你识别出了这是个正圆。 我们画产品手绘是在画什么？是把一个三维物体通过透视准确呈现在二维纸面上，圆、圆柱也是如此，而正圆的透视效果就变成了椭圆。

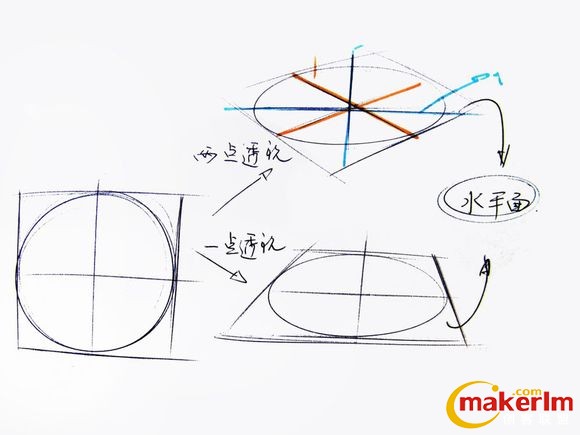

椭圆又是通过什么原理呈现在纸面上的？ 首先我们默认椭圆所在的平面是水平面或铅垂面，椭圆的大小由长轴和短轴的比例决定，（别告诉我你不知道椭圆的长轴和短轴是永远垂直的，当然手绘里的椭圆都是解析几何里的直椭圆即

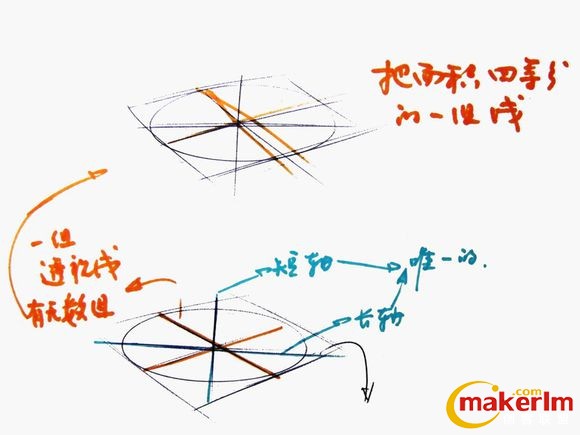

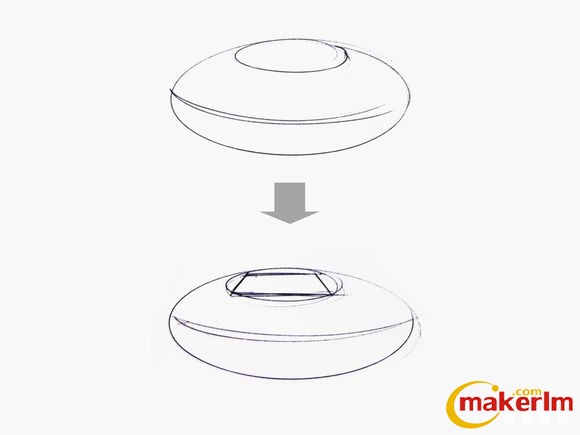

椭圆里的两组线，一组是确定椭圆的长短轴，这是唯一的；另一组是经过中心点的两条透视线，而这样的透视线有无数组。实际上每组透视线都是正交视图中正圆上相互垂直的两条直径，因为这样的直径有无数组，所以转化到椭圆上的透视线也是有无数组，它们决定了椭圆外切矩形的透视方向（想象一下把一个圆柱体旋转，它的外切矩形（切点在圆上不变随圆旋转）的透视图是不是时刻随着变化？）。既然是两条垂直的直径，它们是不是把正圆面积四等分了？所以两条透视线也就把椭圆面积四等分，这也是确定透视线位置的方法。 所以椭圆由长短轴确定而不是由透视线确定

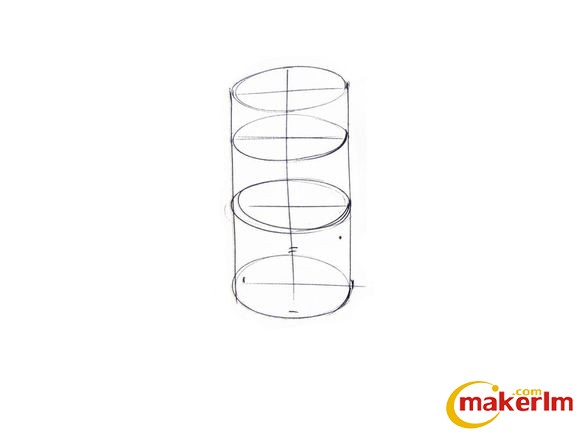

同样一个圆，离我们眼睛越近透视效果越强，也就是长短轴的比例越大，这张图应该可以帮助理解。

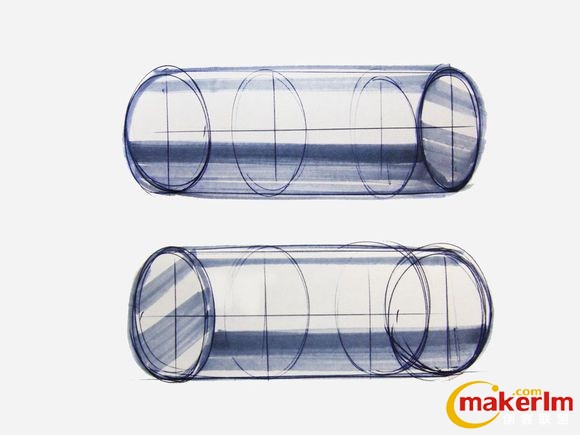

圆柱体透视，同样离眼睛越近透视效果越强

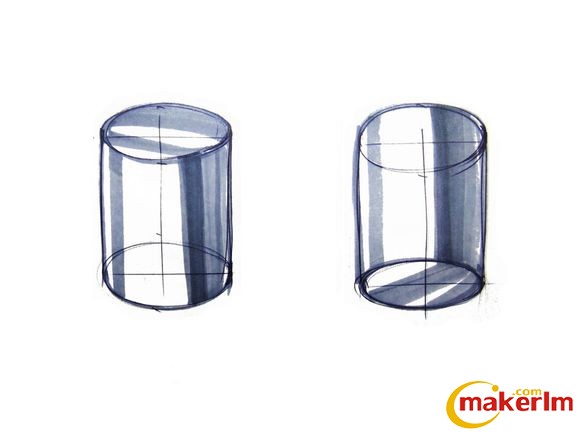

再看看这个是怎么回事，哪个椭圆透视更剧烈？
水平圆柱体也是一样的道理
咳。。。这个图。。我就是随便画一画。。然后随便抠一抠

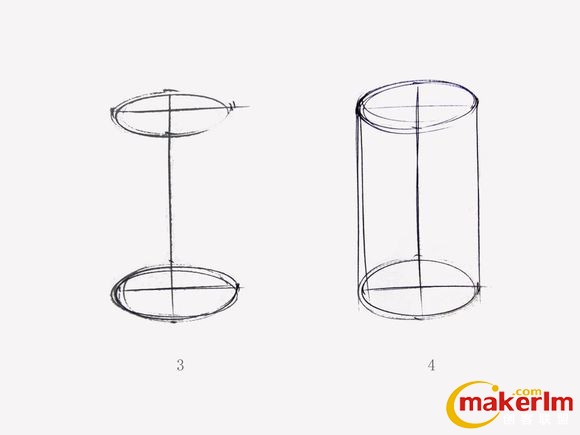

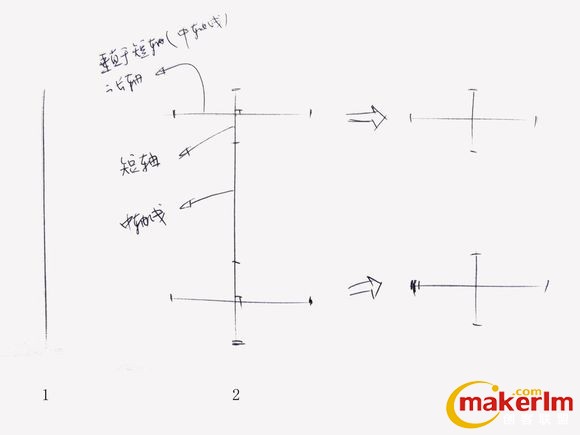

画圆柱体的步骤，中轴线与短轴重合，长轴与它们垂直
以上都是指椭圆在水平面上，而当椭圆所在的面不是水平面或铅垂面时，同样这个“圆柱体”的中轴线也应垂直椭圆平面。找准这条垂直于平面的中轴线是把斜面椭圆画对的关键。
所以，如果椭圆在水平面上，必然长轴水平短轴竖直，（铅垂面同理），否则椭圆所在的面就是斜面。

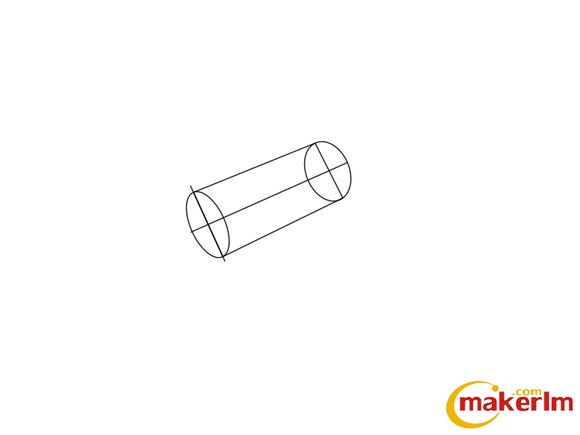

有一个特例是，从倾斜的视角观察横放的椭圆，不过道理也是一样的
SBD果真强大
这货可以带来线条+透视+椭圆全方位练习
基本理论差不多就这些，接下来就是如何把这些理论应用到实际产品的手绘中，对透视、形态比例和结构的把握不是一朝一夕就能练好的，一定得把这个过程坚持下来。
|
