CAD图形打断(Break)程序免费下载

　　看到有人希望将栅格状的线在交点处全部打断，说想取这些线段的中点。虽然不知道他想干什么，也不知道有这种需求的人多不多，之前我下载过一个插件，确实能满足他的需求，在此将插件分享给大家。

　　程序名称是：breaktool.lsp     适用于AUTOCAD和浩辰CAD等类似软件。

　　加载方法：输入AP命令，加载此LSP程序即可。

　　此程序提供了六个命令，可以根据需要在不同的情况下使用，命令名和用途如下：

1、  命令：Breakall

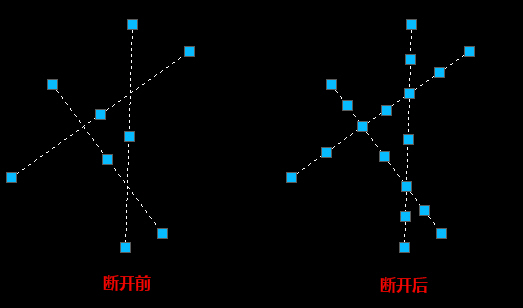

　　功能：将所有选定的对象在交点处断开，操作效果如下图所示。

2、  命令：Breakwobjects

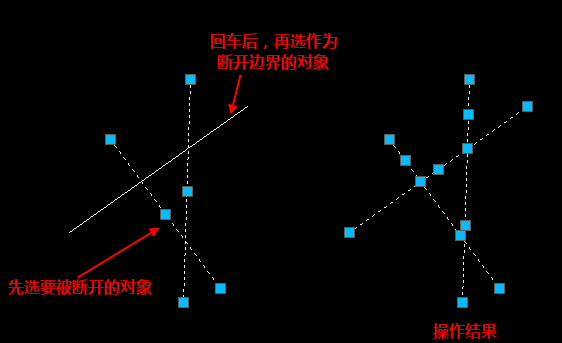

　　功能：用一个对象断开多个对象。先选择要被断开的对象，选完后回车，再选用做断开边界的一个对象。如下图所示：

3、  命令：Breakobject

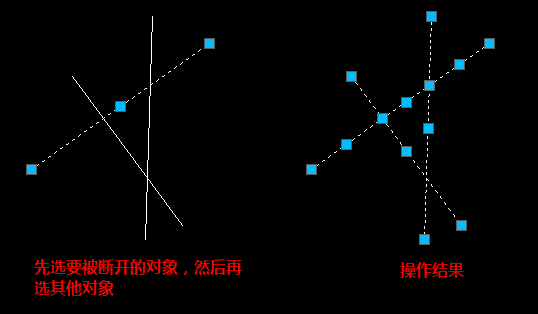

　　功能：用多个对象断开一个对象。先选要被断开的对象，再选其他对象，中间不用回车。如下图所示。

4、  命令：BreakWith

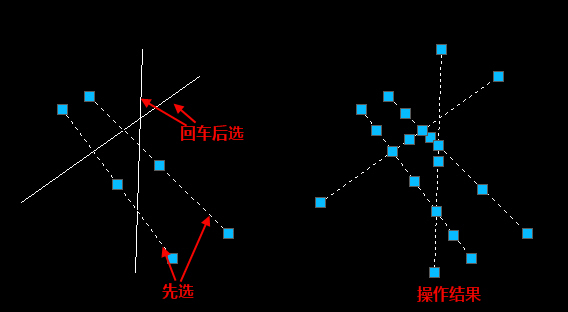

　　功能:用其他选定对象断开选定对象。先选择要被断开的对象，选完后回车，再选用作断开边界的对象，可以选择多个。如下图所示。

5、  命令：BreakTouching

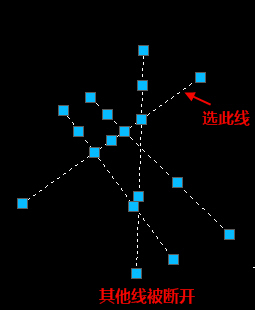

　　功能：选择一个对象，此对象将与其相交的其他对象断开。如下图所示。

6、 命令： BreakSelected

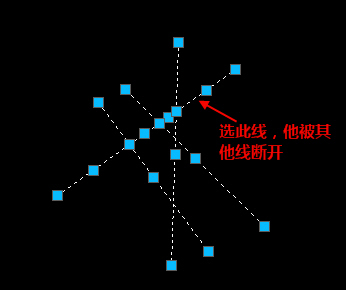

　　功能：选择一个对象，此对象被所有其他与其相交的对象断开。如下图所示。
