为什么我画的CAD图形有厚度？如何设置CAD图形的厚度？

　　有些人一直在XY平面上画图，而且画的都是二维的直线、圆、多段线等这些图形，但当切换到轴侧视图时，却发现很多图形有厚度，这是怎么回事呢？

　　遇到这种情况的话，首先输入thickness，检查一下厚度的默认值是否为0，通常都是因为默认的厚度值不会零引起的。至于为什么会变成不为0我就不清楚了，估计是误操作吧，这种图纸遇到的并不多。

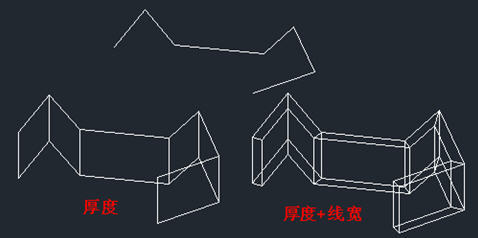

　　CAD中的线并不是单纯的二维线，直线、圆、多段线等图形都可以设置厚度，多段线还可以设置宽度，一条简单多段线通过修改参数可以看上去像一个三维图形，如下图所示。

　　在属性框（CTRL+1）中可以看到厚度是一个常规属性，在不选择任何对象的时候也可以设置厚度参数，但这个厚度参数就会影响你随后绘制的图形。如果你绘制的就是单纯的平面图，厚度的设置不会对图形显示和打印有什么影响，只是当你切换到其他视图的时候才会察觉到这个问题。

　　图形对象可以在属性框中单独设置厚度，有些图形直接在参数里就提供了厚度参数，例如矩形。在CAD中可以通过变量：THICKNESS或命令：ELEV来设置新创建图形的厚度，一旦设置厚度后，后面绘制的直线、圆弧、多段线等都会有厚度，但惟独矩形因为可以单独设置厚度而不会受此变量影响，样条曲线、面域等这些本身就不支持厚度参数。

　　如果发现绘制的图形有厚度，需要再改回去怎么办？首先要将THICKNESS改为0，方法有几种：

　　1、  输入thickness，回车，输入0，回车。

　　2、  在下拉菜单个选择：格式》厚度，输入0，回车。

　　3、  不选择任何对象，打开属性框（CTRL+1），在厚度栏输入0。

　　修改厚度值的设置只会影响新创建的图形，之前已经绘制的图形是不会受影响的，要将之前创建图形的厚度也改为0，只能是选中这些对象，然后在属性框（CTRL+1）中将厚度值统一改为0。
