什么是CAD的选择拾取框？选择拾取框大小对绘图有什么影响？

　　在CAD中十字光标中间有一个小方框，这个小方框就是选择拾取框，当图形的边界或顶点位于选择拾取框内时，单击可以选中对象，如下图所示。

　　设计人员一般不会去修改选择拾取框大小，会去适应默认的设置。但如果根据绘制图形的特征，适当调整一下选择拾取框的大小是可以提高操作效率的。假如我们绘制图纸中图形都不是很密集的话，可以将选择拾取框设置大一些，这样可以降低对光标定位精确性的要求，可以减少鼠标移动的距离。CAD中选择拾取框默认的大小是3个像素，我们可以改成5或者6个像素。但反过来，即使图形非常密集，也不要将选择拾取框再改小了，3个像素已经足够小了，在图形密集的情况下可以利用CAD高版本提供的选择预览功能来帮助选择。

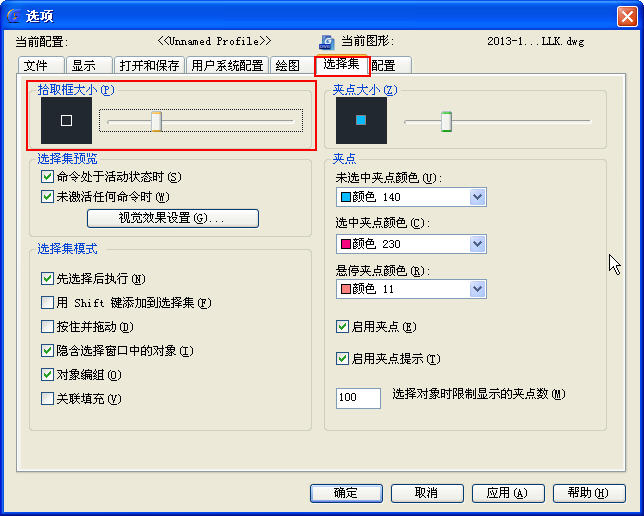

　　选择拾取框可以在“选项”对话框的“选择集”选项卡中拖动“拾取框”滑块来调整大小，如下图所示。

使用对话框调整的好处是可以在左侧的预览框中看到调整后的大小。

　　选择拾取框大小也可以通过系统变量：PICKBOX直接设置，在输入PICKBOX命令后回车，软件会提示现在的大小，输入新的数值后回车即可。

　　除了作为选择拾取框外，十字光标中心的方框还可以作为捕捉靶框使用，靶框的设置在选项对话框的“绘图”选项卡中。很多人不明白选择拾取框和捕捉靶框的区别，其实从名字就很好理解，选择拾取框是选择用的，只在选择的时候起作用，捕捉靶框则是在捕捉的时候起作用。当没有执行命令或命令提示选择对象时，十字光标中心的方框是选择拾取框，当命令行提示定位点时，十字光标中心显示的是捕捉靶框。CAD高版本默认不显示捕捉靶框，一旦提示定位点时，比如你输入一个L命令回车后，你会看到十字光标中心的小方框会消失。
