CAD填充图案制作工具使用方法和插件下载

　　有时要找自己需要的填充图案太费劲，如果图案不是特别复杂的话，不妨自己制作一个填充图案。CAD本身的填充图案文件就是一个文本文件，如果你对填充文件定义格式非常了解的话，你可以直接编写文件，但这对于大多数人来说不太容易。最近在网上找到一个填充制作工具，可以直接在CAD里绘制填充单元后，利用程序生成填充文件*.pat，而且会自动放到CAD的支持文件目录下，做完马上就能用，非常方便，在此跟大家分享一下，希望有人能用得上。

　　这个程序试了一下，在AUTOCAD、浩辰CAD等软件中加载都能正常使用。

　　百度网盘下载地址：

　　http://pan.baidu.com/s/1i39lPM9

这个插件的使用方法如下：

　　● 将解压后的文件保存到硬盘上任意位置，可以保存到CAD的SUPPORT目录下。

　　● 在CAD中直接输入AP命令或在菜单里点取 [工具-加载应用程序...] ，选择"yqmkpat.vlx"加载。

　　● 绘制好你的填充单元，只支持直线、弧、圆和点。多段线不支持，如果用了多段线，需要先炸开。由于生成填充的方式有两种：填充单元按1x1的间距重复和按实际大小1:1制作，在绘制填充单元时最好先决定要用那种方式，并根据效果合理规划填充单元的绘制方式，最好先画好一个矩形来定位填充的基点和横纵向间距。

　　● 在CAD的命令提示符下键入 yqmkpat 或 mp 即可启动制作程序(按矩形长边1mm重复)；

　　● 在CAD的命令提示符下键入 yqmkpat1 或 mp1 即可启动制作程序(按实际大小1:1制作)。

　　● 两个命令的操作方式基本相同，先设置一个填充名称，默认为NEW.PAT,你可以直接修改文件名，这个文件名就会作为填充的名字，这个工具会自动定位到CAD的SUPPORT目录，所以不用改路径。选择绘制的填充单元，然后设置基点及横纵向的重复间距，如果执行的是MP命令，最好横纵向间距使用相同值（设置完横向后提示竖向间距时直接回车），避免生成的填充图案变形了。

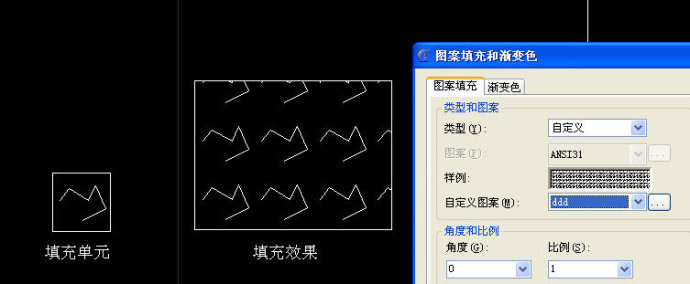

   ● 生成完填充后，就可以在填充对话框的自定义图案中调用了。

　　注意：已经创建的图案文件，不能修改文件名，如果要修改文件名，必须同时用记事本将文件打开，将填充图案名改成与文件名相同，不然，图案文件就不能用了。
