自己定义的CAD图块,为什么插入图块时图形离插入点很远? |
|
作者 | 正文 |
e*****2
![]() |
发表时间:2015-07-13 18:07:43

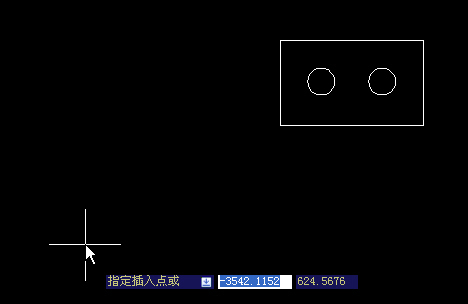

在创建图块时必须正确定义插入点,否则在插入图块时不容易准确定位。 定义图块时默认的插入点为(0,0,0)点,如果图形离原点很远,插入时图形就会离插入位置很远,有时甚至会到视图外。

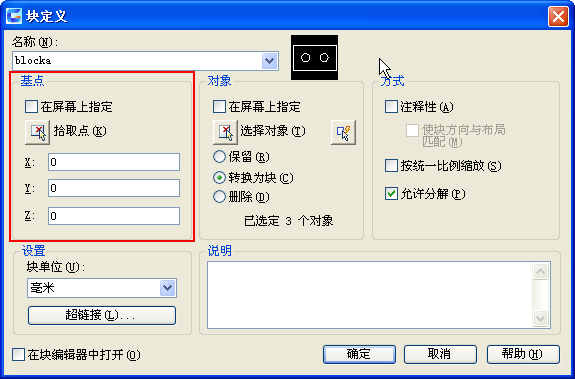

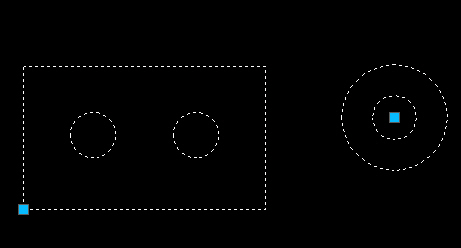

很显然,这样的插入点非常不利于图块的定位,因此提醒初学者,在定义图块时首先要注意合理定义插入点,否则等发现问题再来改插入点还真有点麻烦。 在定义图块时最好将插入点定义到图形上比较好定位的位置,如圆定义到圆心,矩形定义到一个角点。如下图所示。 |
